Soporte de utiles para fresadora CNC

Bueno, pues en vista del resultado que me esta dando el soporte para la cuchilla de corte de vinilo de la entrada anterior y teniendo en cuenta su simpleza y efectividad, he decidido hacer varios mas basados en el mismo sistema de "abrazadera".

soporte montado

El material plastico utilizado, para no variar, es "tabla de cocina", con un espesor de 8mm.

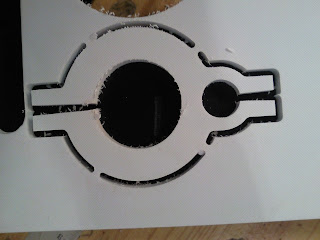

detalle corte
Tras cortar el soporte se realizan los taladros de unos 4mm  y se le colocan unos  tornillos pasantes con arandelas a ambos lados, de modo que al apretarlos "abracen" el cuello de la fresadora y el util.

taladros y tornillos

vista inferior montado

En concreto, he fabricado 3 soportes: uno para un porta-cuchillas de corte de vinilo recogido en la entrada anterior, otro para un reloj comparador utilizado para realizar ajustes en la maquina y otro para un puntero laser de 200mw al que ya le dare alguna utilidad.

distintos utiles
